Polarización directa del diodo semiconductor

Consiste en hacer coincidir el positivo de la fuente de alimentación con el ánodo y el negativo de la fuente de alimentación con el cátodo..

Componentes
Anterior Siguiente
Calendario en Google News

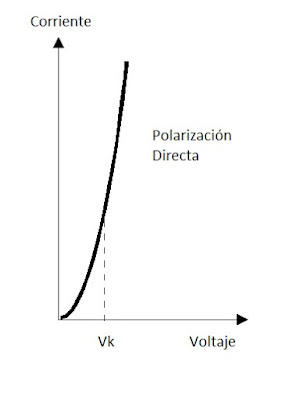

curva polarizacion directa

Cuando un diodo esta polarizado directamente sucede lo siguiente:

  • Mientras el voltaje sea menor a 0.7 voltios en diodos semiconductores de silicio, este presenta alta resistencia no dejando pasar las cargas eléctricas.
  • Cuando el voltaje aplicado al diodo es mayor a 0.7 V, entonces este conduce o deja pasar con facilidad las cargas eléctricas.
  • Entonces se le llama Tensión umbral o voltaje umbral al voltaje que necesita para empezar a conducir, en este caso 0.7 V.
  • Cuando el diodo conduce tienen una corriente máxima de trabajo antes de fundirse a la que se llama Imáx.

circuito diodoEn el siguiente circuito vemos una aplicación práctica del diodo polarizado directamente.

Podemos deducir lo siguiente:

  • El voltaje de la fuente de alimentación es de 12 V y es mayor a 0.7 V equivalente al voltaje de umbral del diodo.
  • Luego se cumplirá que el diodo recibirá 0.7 V y el resto de voltaje lo recibirá la resistencia (osea 12-0.7=11.3V)
  • La corriente que circule por el diodo será la misma corriente que circule por la resistencia.
  • Además según la Ley de ohm, la corriente que circule por la resistencia será igual a su voltaje entre su resistencia:

         I = V/R = 11.3 V / 100 ohmios = 0.113 Amperios

  • Entonces la corriente que circula por el circuito es de 0.113 Amperios.
