Capacitores o condensadores de Poliester

El capacitor de poliester son no polarizados y se caracterizan por su eficiencia en aplicaciones de audio por su reducida pérdida y distorsión..

Componentes
Anterior Siguiente
Calendario en Google News

Los capacitores de poliester son fabricados enrollando placas dieléctrico muy parecido a los electrolíticos. El dieléctrico que se usa es el plástico del tipo prolipropileno, poliéster, poliestireno y otros. para las placas se usa el alumnio de un alto grado de pureza.

En la superficie esta impreso su valor en picofaradios. Para su lectura los dos primeros números expresan los dos primeros dígitos del valor. El tercer número expresa el multiplicador o número de ceros que se agregan. por ejemplo:

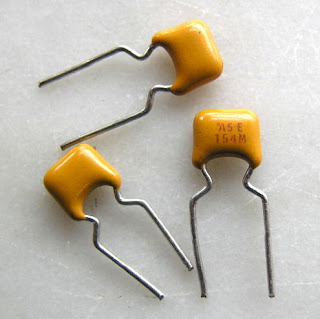

capacitor poliester

Su valor impreso dice 154 que significa 15 más 4 ceros igual a 150000 pico Faradios (pF).

150000 pF = 150 nF.

poliester polyester

Su valor impreso es de 684 que significa 68 mas 4 ceros igual a 680000 pF

680000 pF = 680 nF

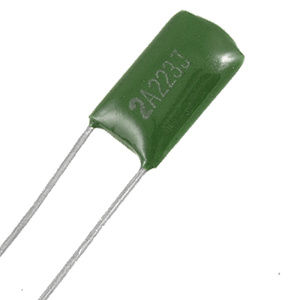

capaciror poliester

Su valor impreso es de 223 que significa 22 más 3 ceros igual a 22000 pF

22000 pF = 22 nF.

2A significa que esta diseñado para 100 Voltios

Otros valores:

1H = 50 V

2A = 100 V

2D = 200 V

2E = 250 V

2G = 400 V

2J = 630 V

En su valor impreso "J" significa su tolerancia.

Valores:

F = +/-  1%

G = +/-  2%

H =+/-  3%

J = +/-  5%

K = +/-  10%

M= +/-  20%

N= +/-  30%
